Les Essais de Site

Les Explications

Le principe de la norme EN 12453 se base sur le fait, qu’en cas d’obstacle, la motorisation ne doit pas exercer une pression au delà d’une certaine limite et qu’elle doit être limitée dans le temps.

Les essais de site permettent de contrôler ces données. Après la rédaction du dossier technique comprenant l’analyse de risque, la déclaration de conformité, la notice d’utilisation, le contrat d’entretien et le marquage d’identification, l’installateur a l’obligation de procéder à l’essai de site.

Il doit contrôler l’installation avec un appareil de mesure en cours de validité puis transmettre au client son certificat daté et numéroté.
Retrouvez notre gamme d' appareils de mesure Drive Test distribués en France exclusivement par les Fermeturistes.

Les Schémas

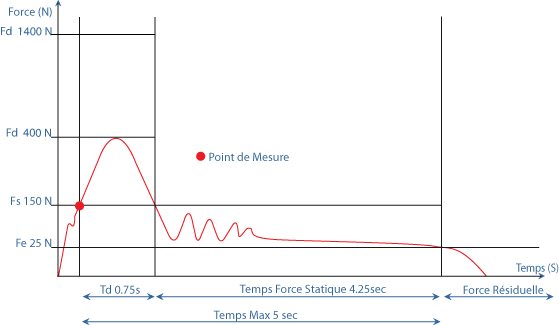

Exemple de Schéma de mesure des forces pour un portail coulissant


Légende :


Fd = Force Dynamique (Max 400 Newton)
Fs = Force Statique (Max 150 N)
Fe = Force Résiduelle (MAx 25 N)
Td = Temps Force Dynamique (MAx 0.75sec)


Schéma mesure de force

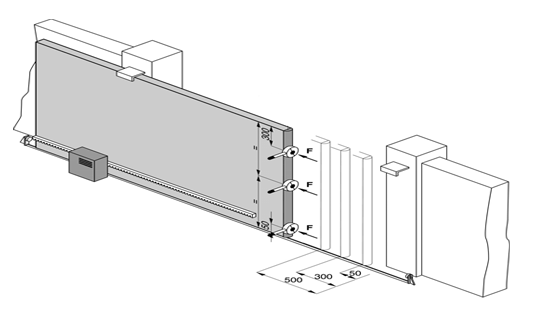

Schéma des points de prise de mesure pour un portail coulissant


Effectuer les mesures dans les points suivants:

L = 50, 300 et 500 mm
H = 50 mm, à moitié de la hauteur du vantail et à la hauteur du vantail moins 300 mm (max 2500).
